IP-8 Messsystem
Zur präzisen Überwachung von Abbindeprozessen
Das hochpräzise 8-Kanal-Ultraschall-Messsystem wurde für die zerstörungsfreie Messung von Abbindeprozessen, Festigkeitsentwicklungen und Konsistenzänderungen entwickelt. Das IP-8 System eignet sich besonders für die Messung von Baustoffen wie zementbasierte Mörtel-, Putz-, und Fußbodensysteme, CO₂-reduzierte Bindemittel, gipsbasierte Produkte und feuerfeste Werkstoffe. Das IP-8 System kann u.a. in der Forschung, Entwicklung, Produktionskontrolle und Qualitätssicherung eingesetzt werden.

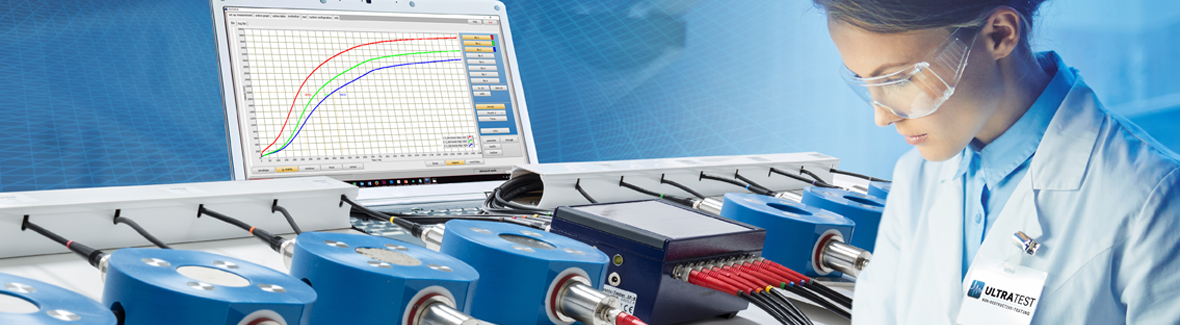

IP-8 Gerät im Einsatz
IP-8 Video
Messformen
Haupteigenschaften
Das IP-8 System ermöglicht eine Präzision bei der Überwachung von Abbindeprozessen, die mit keiner anderen Prüfmethode erreicht wird.
Die 8 Messkanäle des IP-8-Systems funktionieren wie unabhängige Messsysteme und gewährleisten so eine hohe Flexibilität bei der Durchführung von Messungen.
Mit der intuitiven Software UltraTestLab können Sie eine Messung mit nur zwei Klicks starten. UltraTestLab enthält viele Funktionen zur schnellen und einfachen Datenauswertung. Alle Ergebnisse können einfach nach Excel exportiert werden, was Ihnen ein Maximum an Unabhängigkeit und Flexibilität garantiert.
Das IP-8 System wurde für den Einsatz in Mörtel- und Betonlaboren optimiert. Dank der flexiblen Silikonformen ist das Ausschalen schnell und einfach. Die Schallkopfgehäuse bestehen aus 2 mm starkem Edelstahl und sind so konstruiert, dass sie dem regelmäßigen Ausbrechen aus gehärteten Betonproben standhalten.
Alle unsere Produkte werden mit größter Sorgfalt in Achim und Oldenburg hergestellt. Viele unserer Messsysteme sind bereits seit über 10 Jahren im Dauereinsatz.
Das IP-8 kann in allen Phasen der Produktion eingesetzt werden, von der Produktentwicklung bis zur Produktionskontrolle.
Vorteile von Ultraschallmessungen
Der gesamte Abbindeprozess, von der ersten Mischung bis zur Endfestigkeit, kann mit nur einer zerstörungsfreien Messung überwacht werden.
Messergebnisse sind sofort sichtbar und können live verfolgt werden. Unterschiede zwischen Produktrezepturen, Produktionschargen oder Umgebungsbedingungen können frühzeitig erkannt werden.
Viele unserer Kunden geben an, dass durch den Einsatz des IP-8 die Entwicklungszeiten und -kosten um bis zu 30 % gesenkt werden können.
Erhalten Sie mehr und präzisere Daten über das Abbindeverhalten Ihrer Materialien als mit dem Nadelgerät nach Vicat oder jeder anderen verfügbaren Methode.
Mörtel- & Putzsyteme
Mörtel- & Putzsytemep>
Bodensysteme
Bodensysteme
Fliesenkleber
Fliesenkleber
Beton & Fertigteile
Beton & Fertigteile
CO₂ reduzierte Bindemittel
CO₂ reduzierte Bindemittel
Feuerfestprodukte, Gussmassen & Funktionsbauteile
Feuerfestprodukte, Gussmassen & Funktionsbauteile
Gips basierte Putz-, Stuck & Estrichsysteme
Gips basierte Putz-, Stuck & Estrichsysteme
Beton 3D-Druck
Beton 3D-Druck
Bauchemie
Bauchemie
Anwendungen
IP-8 Ultraschall-Messsysteme werden zur präzisen Überwachung von Abbindeprozessen, Festigkeitsentwicklungen und Konsistenzänderungen, insbesondere bei Baustoffen, eingesetzt. Im Vergleich zu herkömmlichen Messsystemen, die zur Überwachung von Abbindeprozessen eingesetzt werden, bieten unsere Ultraschallmesssysteme eine unübertroffene Präzision. Gerade im Hinblick auf die CO₂-Reduzierung und die damit verbundenen Anforderungen an die Produktentwicklung profitieren Sie von kürzeren Entwicklungszyklen und einer erhöhten Effizienz in der Qualitätssicherung.
Anwendungsbereiche ansehen

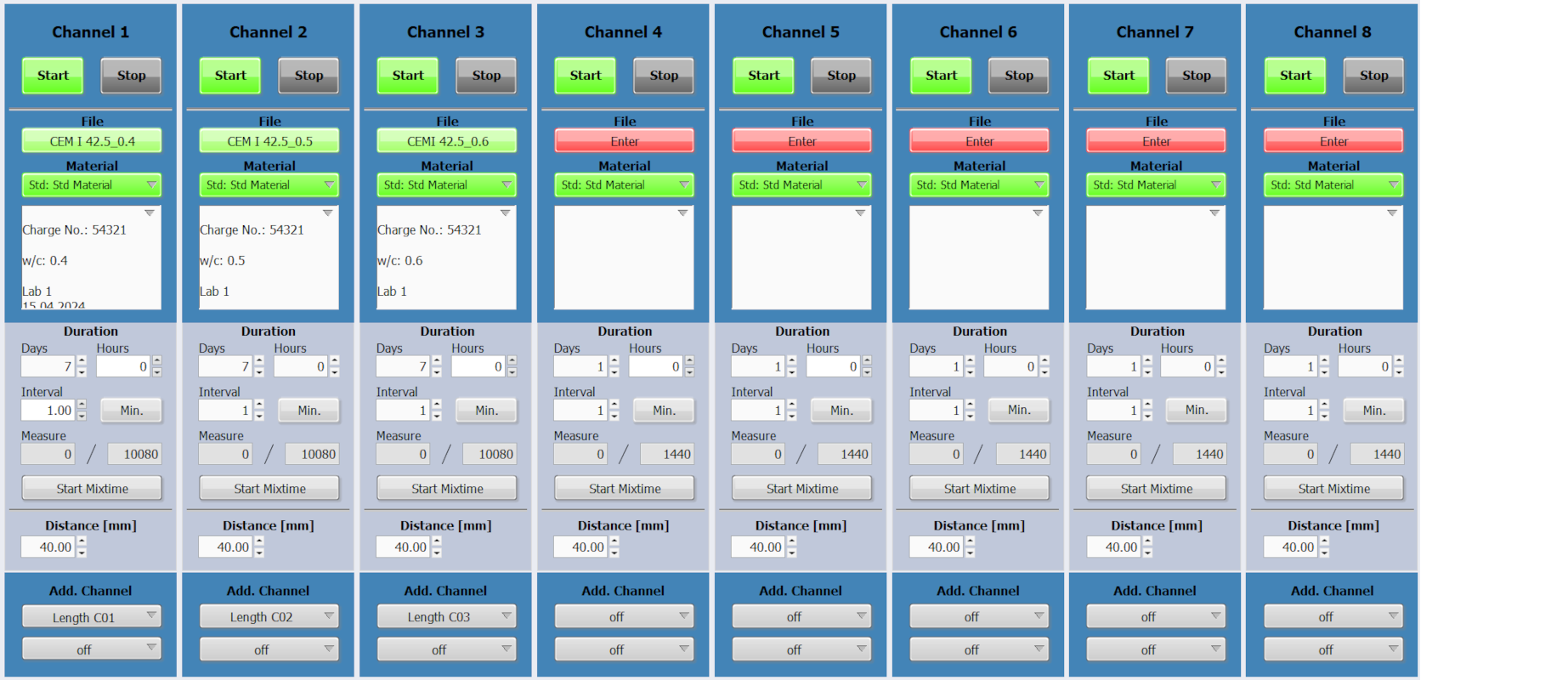

Starten Sie Ihre Messungen mit nur zwei Mausklicks

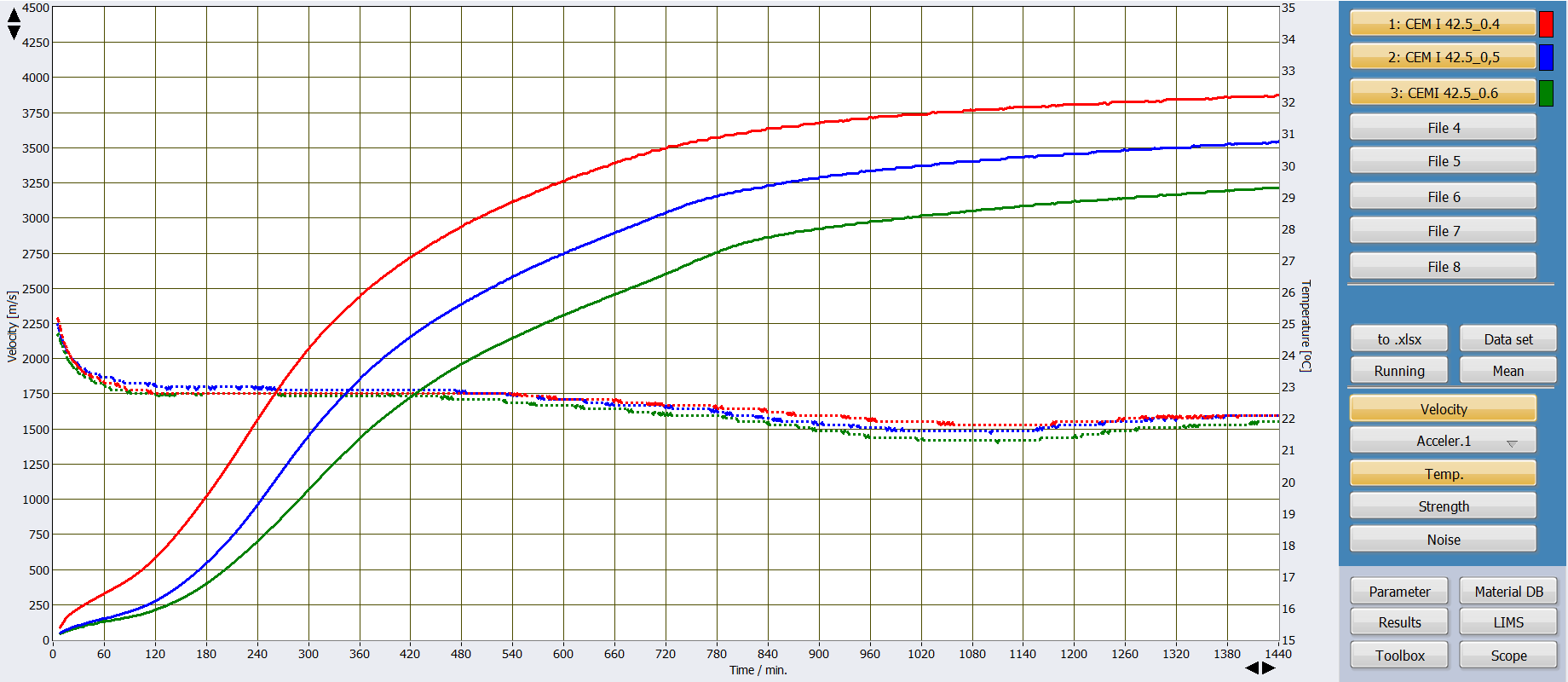

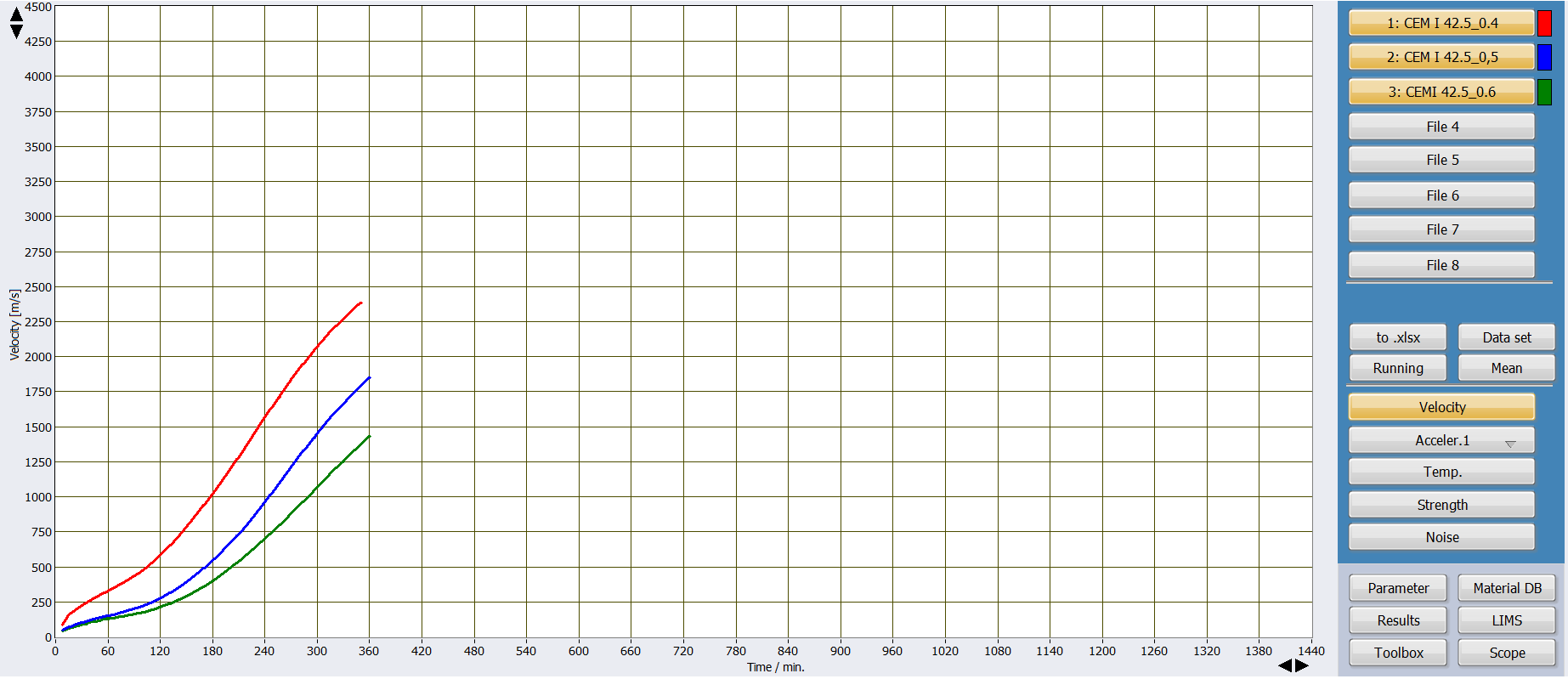

Verfolgen Sie den Abbindeprozess in Echtzeit

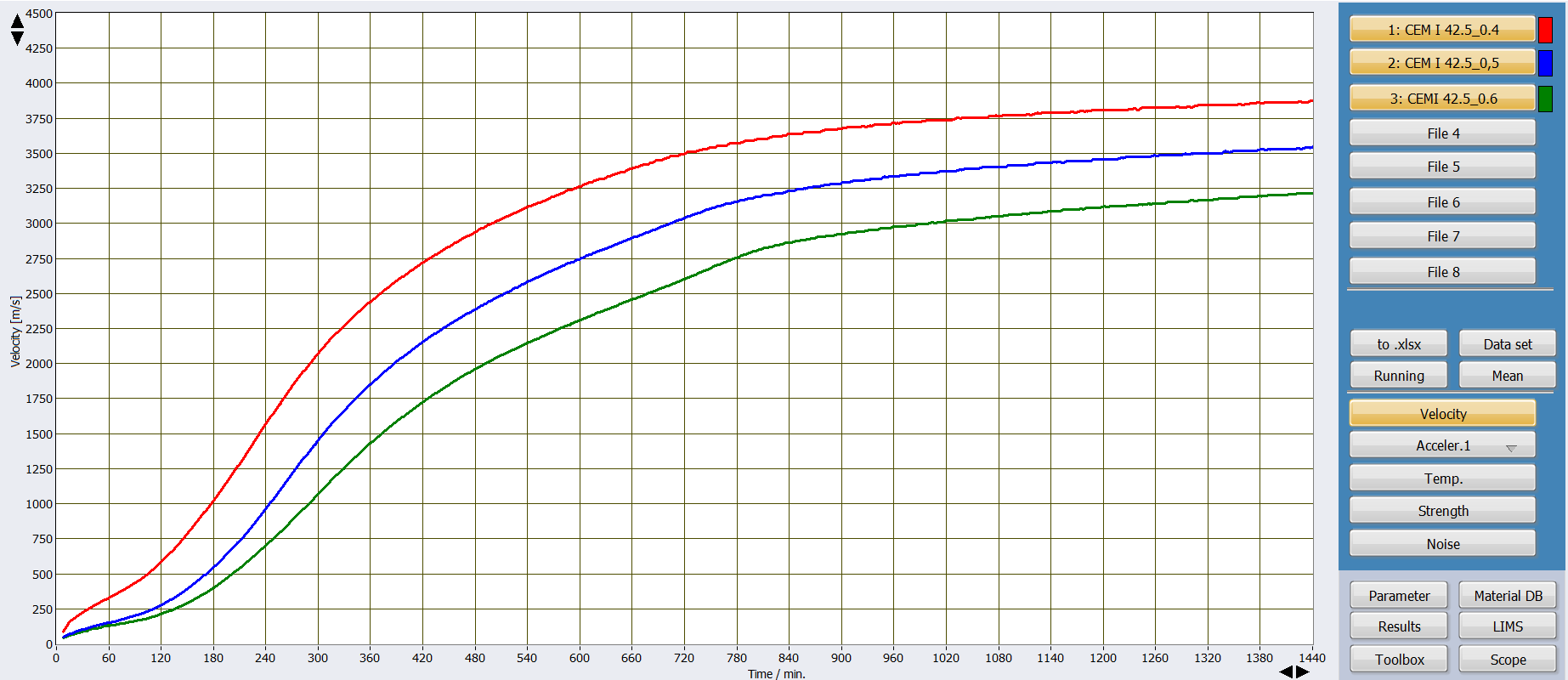

Sehen Sie sich die Ergebnisse von bis zu 8 Messungen in einem Fenster an
Lassen Sie sich die Temperaturentwicklung mit nur einem Mausklick anzeigen

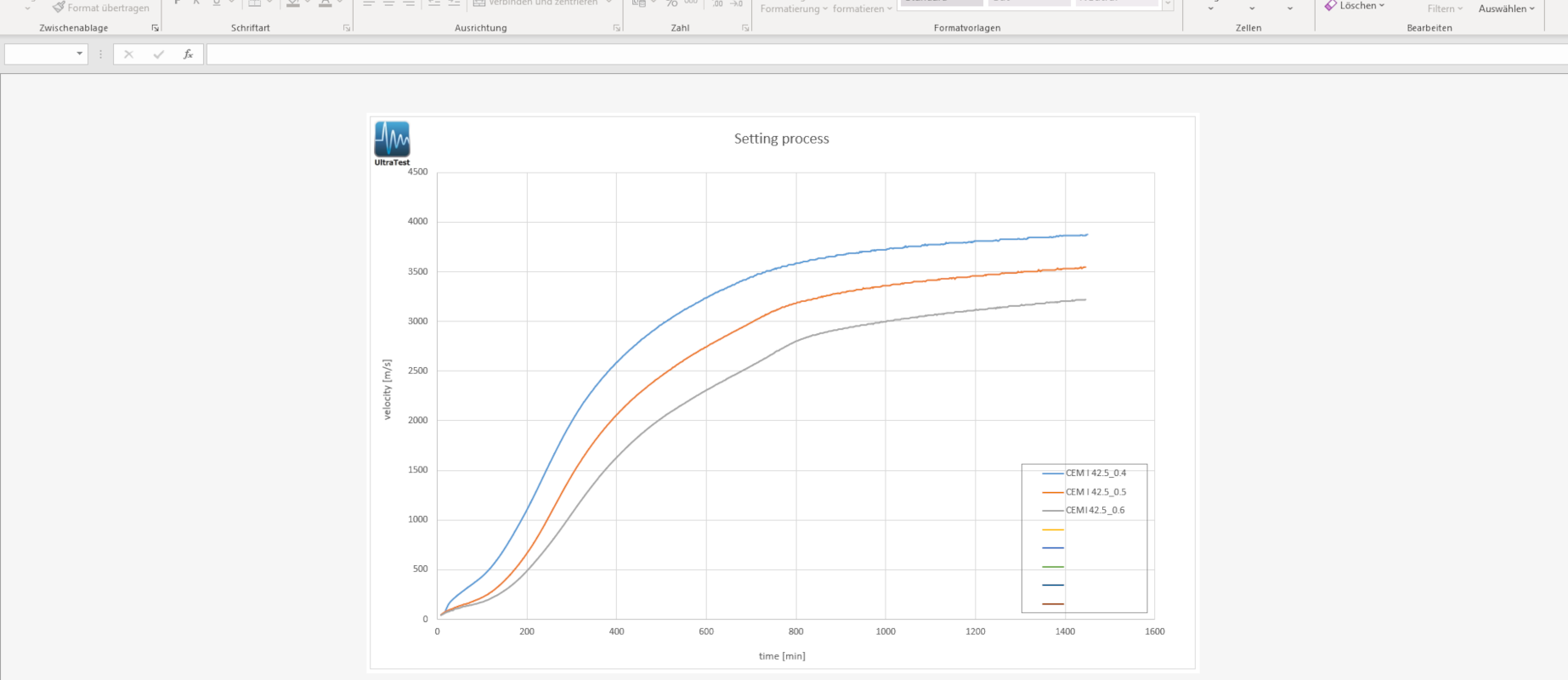

Nur ein Mausklick um alle Messergebnisse nach Excel zu exportieren
UltraTestLab© – Steuer- und Auswertesoftware
- Intuitives Bedienkonzept mit übersichtlicher Benutzeroberfläche
- Messdauer: 15 Minuten – 365 Tage
- Messintervall: 1 Sekunde – 60 Minuten
- Während der Messung gleichzeitig sichtbar:
1. Geschwindigkeit m/s oder Laufzeit in μs
2. Ableitung (Beschleunigung) und Krümmung der Kurve
3. Temperatur in der Probe (-20 ... +125 °C)
4. Schwindung/Quellung über Anbindung von „Schwindrinnen” (Option) - Vergleich mit Referenz-Messungen
- Erstarrungs-, Verarbeitungs- und Topfzeiten mit Grafikmarken genau reproduzierbar
- Zulässige Abweichungen mit Hüllkurven definierbarli>
- Auswertung, Excel-Export und Druckausgabe auch während der Messungen
- Automatische Protokollierung aller Messungen
- Dynamischer E-Modul – Berechnung und grafische Anzeige
- Option: Externe Temperaturmessung über Thermoelemente von -40 ... 1820 °C
- Option: Messung von Quellen und Schwinden durch Anbindung von „Schwindrinnen
Zusatzmodule
- Logistic Fitting: Softwaremodul zur Zerlegung von Ultraschallkurven in mehrere logistische Teilfunktionen und deren Ableitungen
- Druckfestigkeit: Software-Modul zur Bestimmung der Druckfestigkeit aus Schallgeschwindigkeit durch Korrelation

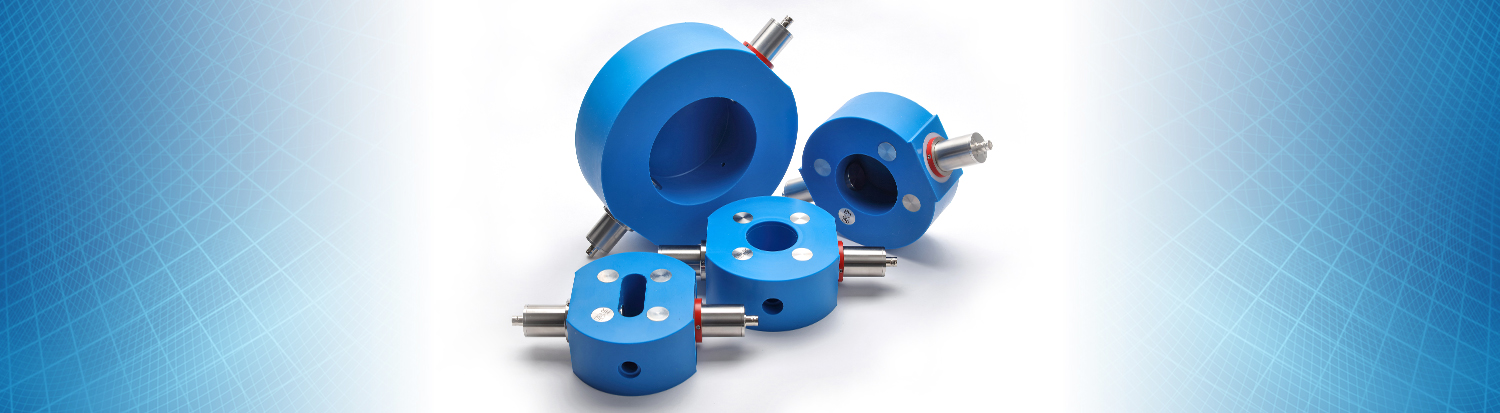

Unsere Messformen

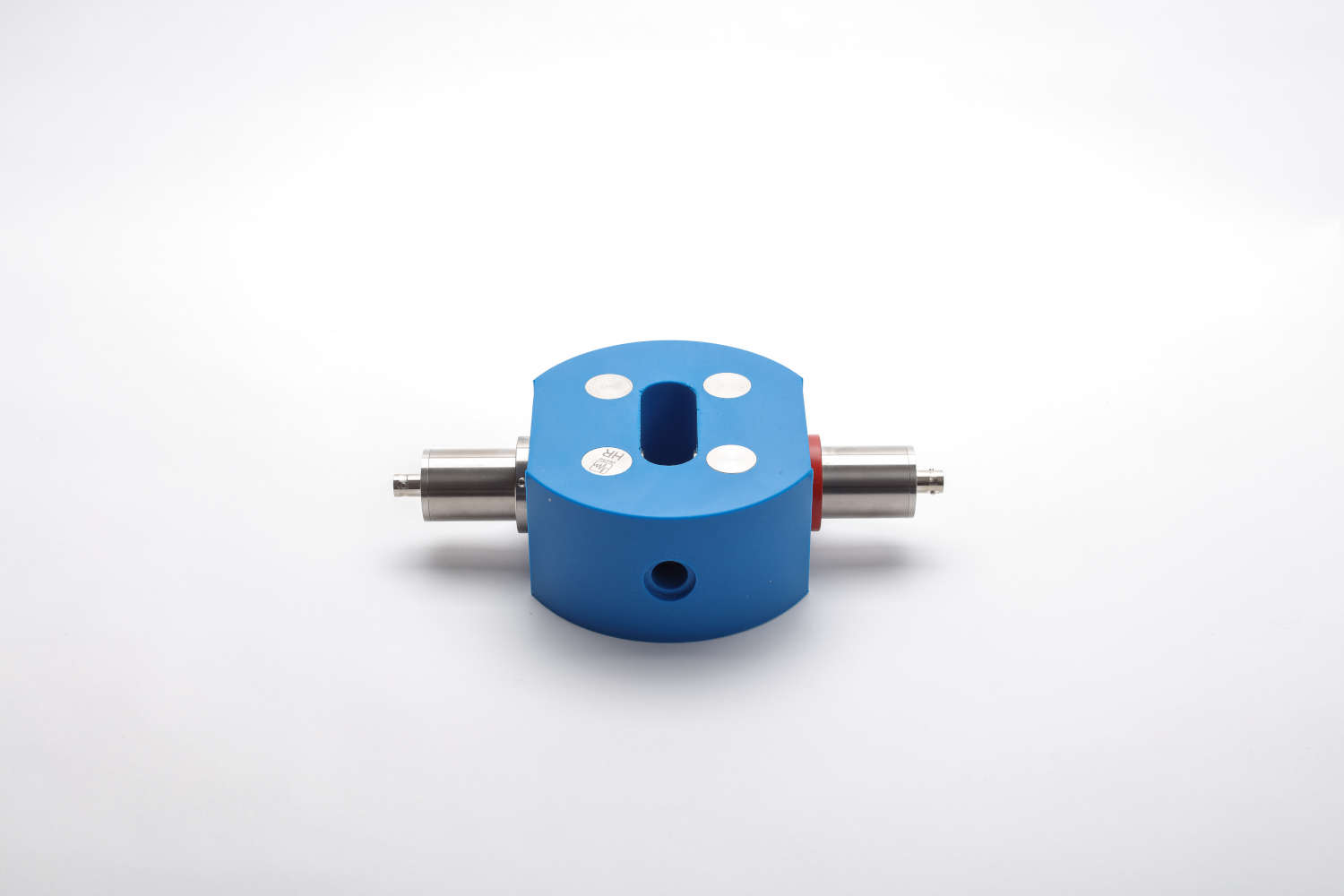

130-20 bl32 HR
Für alle Materialien, die in Applikationsstärke getestet werden sollen.
Volumen: 70 ml, Innendurchmesser: 23mm / 61 mm , Messabstand: 20mm.

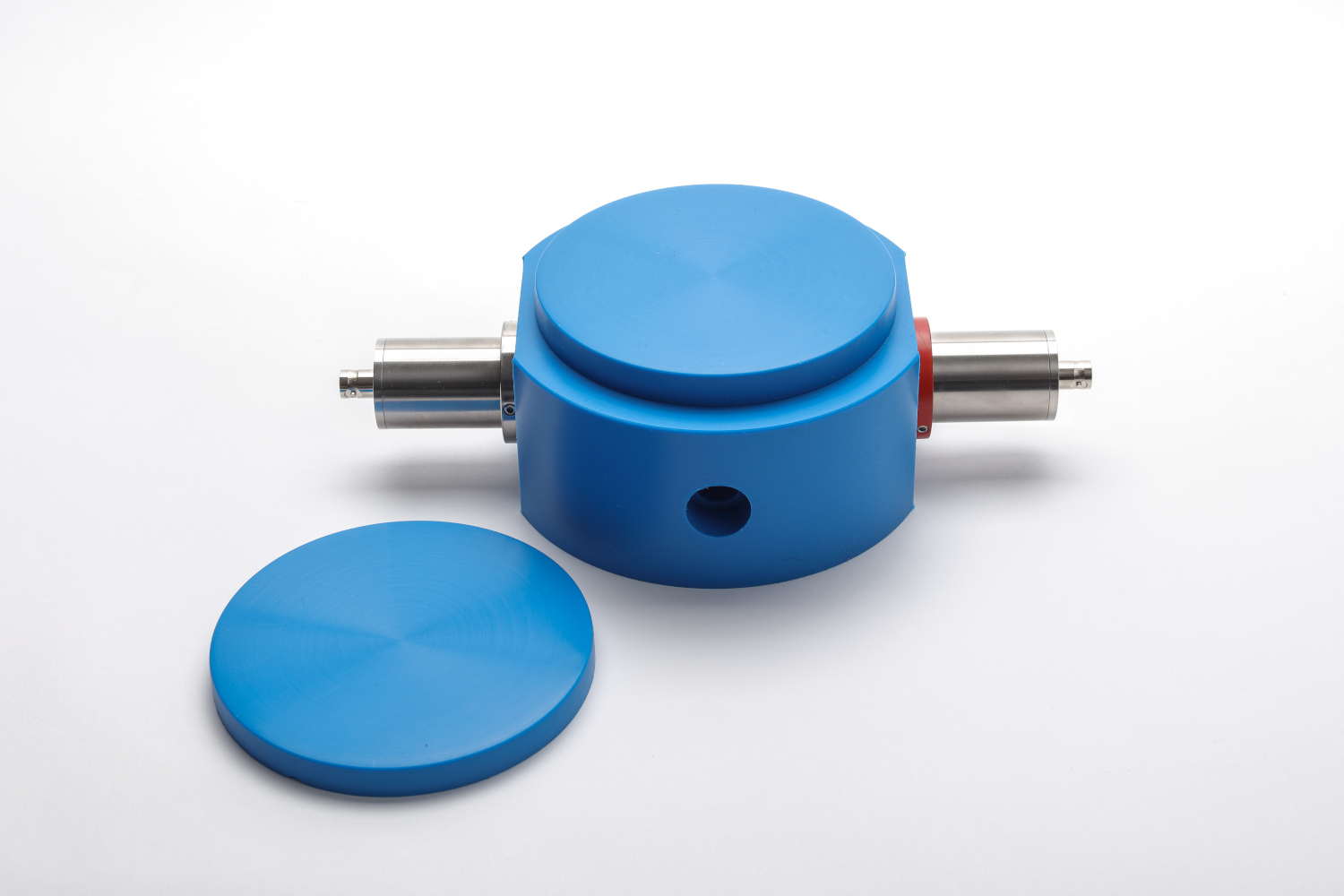

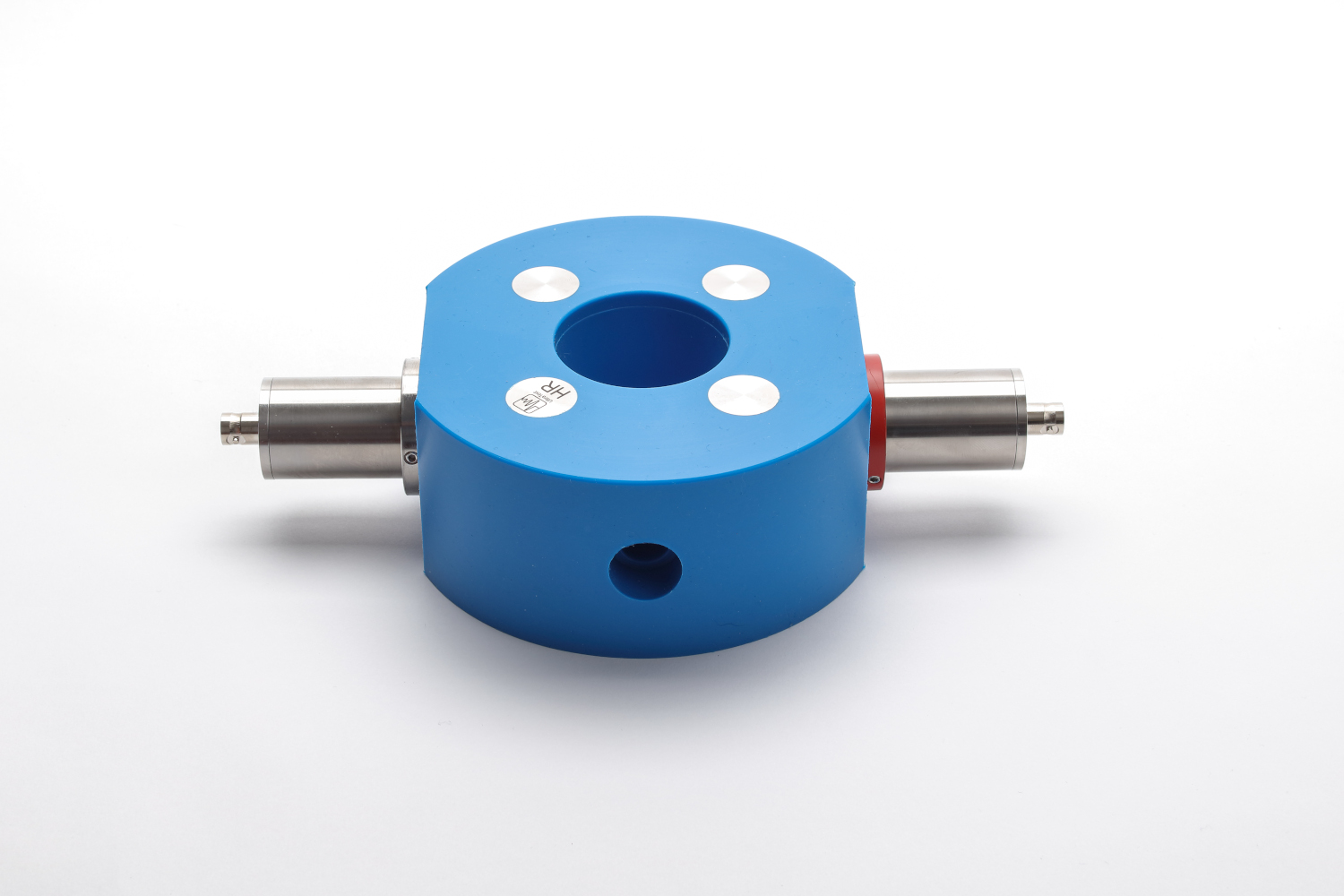

140-50 bl32 HR
Unsere meistverkaufte Messform. Geeignet für alle Materialien, von Leim bis Mörtel, mit einer maximalen Korngröße von 12 mm.
Volumen: 95 ml, Innendurchmesser: 50 mm, Messabstand 30 - 40 mm.
150-70 bl32 HR
Für alle Materialien mit einer maximalen Korngröße von 16 mm.
Volumen: 190 ml, Innendurchmesser 70 mm, Messabstand 50 - 60 mm.

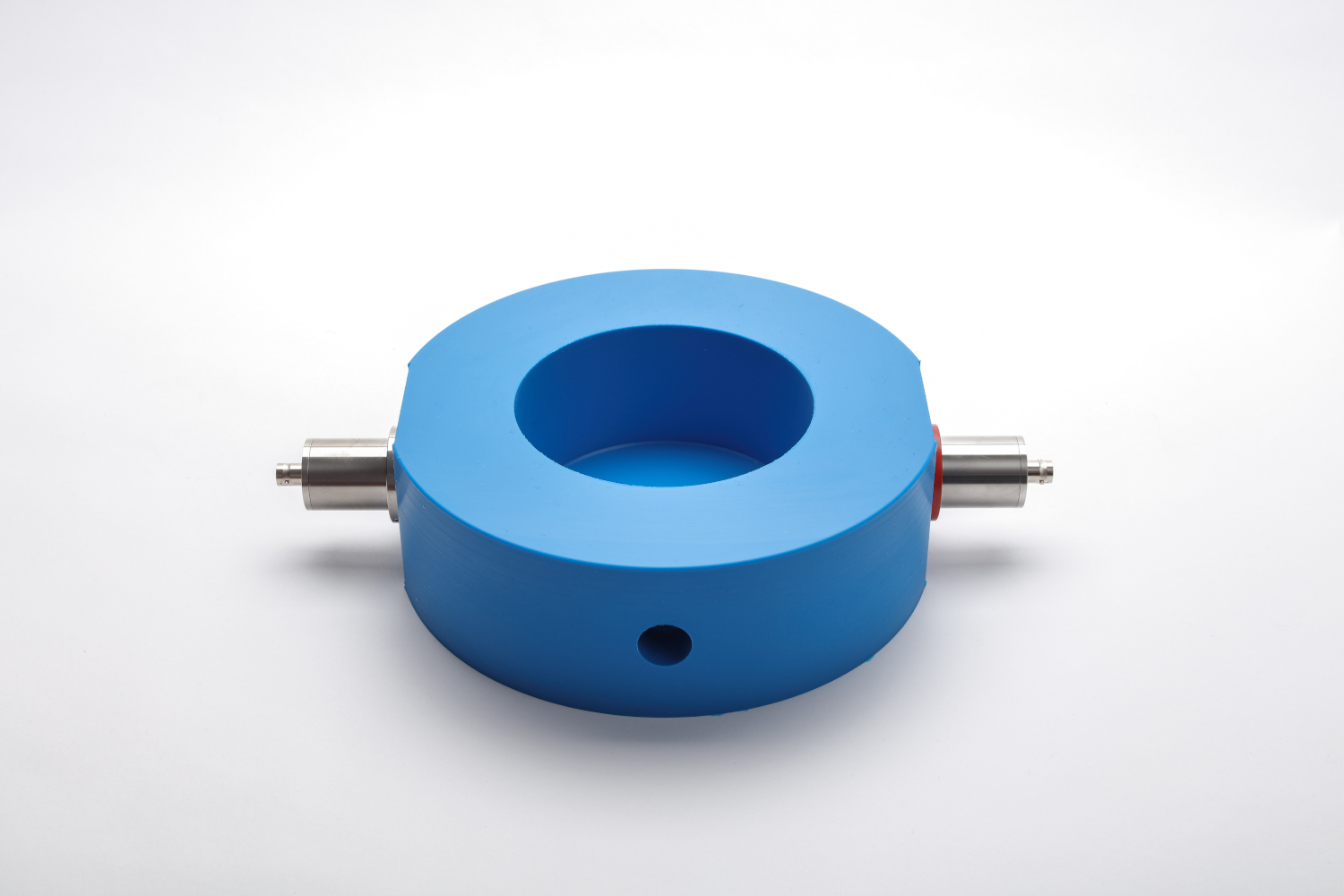

220-120-70 bl32 HR
Unsere meistverkaufte Form für Betonprüfungen. Geeignet für alle Materialien mit einer Korngröße zwischen 16 und 32 mm.
Höhe: 70 mm, Volumen: 675 ml, Innendurchmesser 120 mm, Messabstand: 112 mm
220-120-110 bl32 HR
Unsere größte Form für Betonprüfungen. Geeignet für alle Materialien mit einer Korngröße zwischen 16 und 32 mm.
Höhe: 110 mm, Volumen: 1070 ml, Innendurchmesser 120 mm, Messabstand: 112 mm

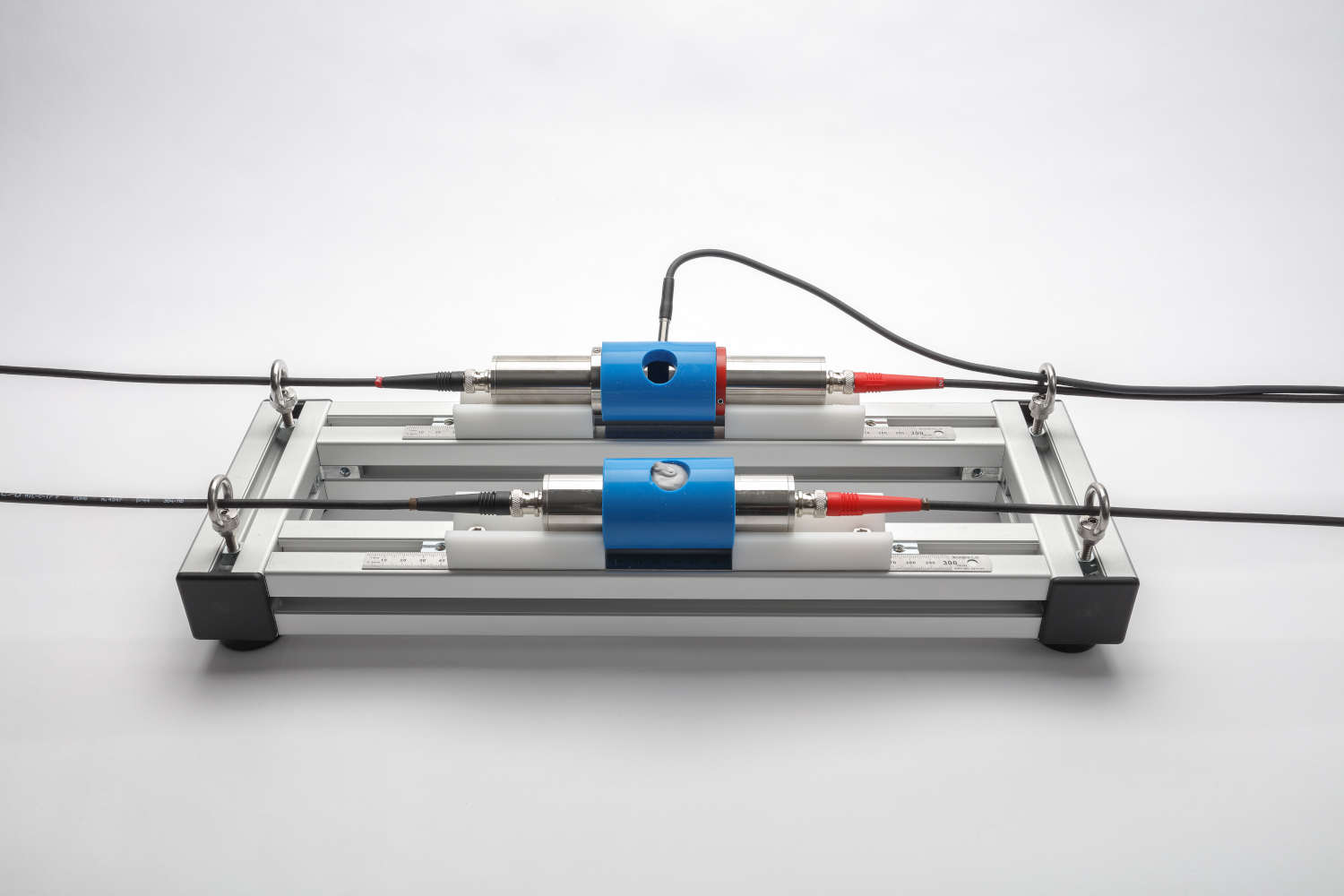

Adjustable Tube Mould
Unsere kleinste Messform für alle Materialien, bei denen nur kleine Probemengen zur Verfügung stehen.
Volumen: 7 - 14 ml, Innendurchmesser: 30 mm, Messabstand: 10 - 20 mm

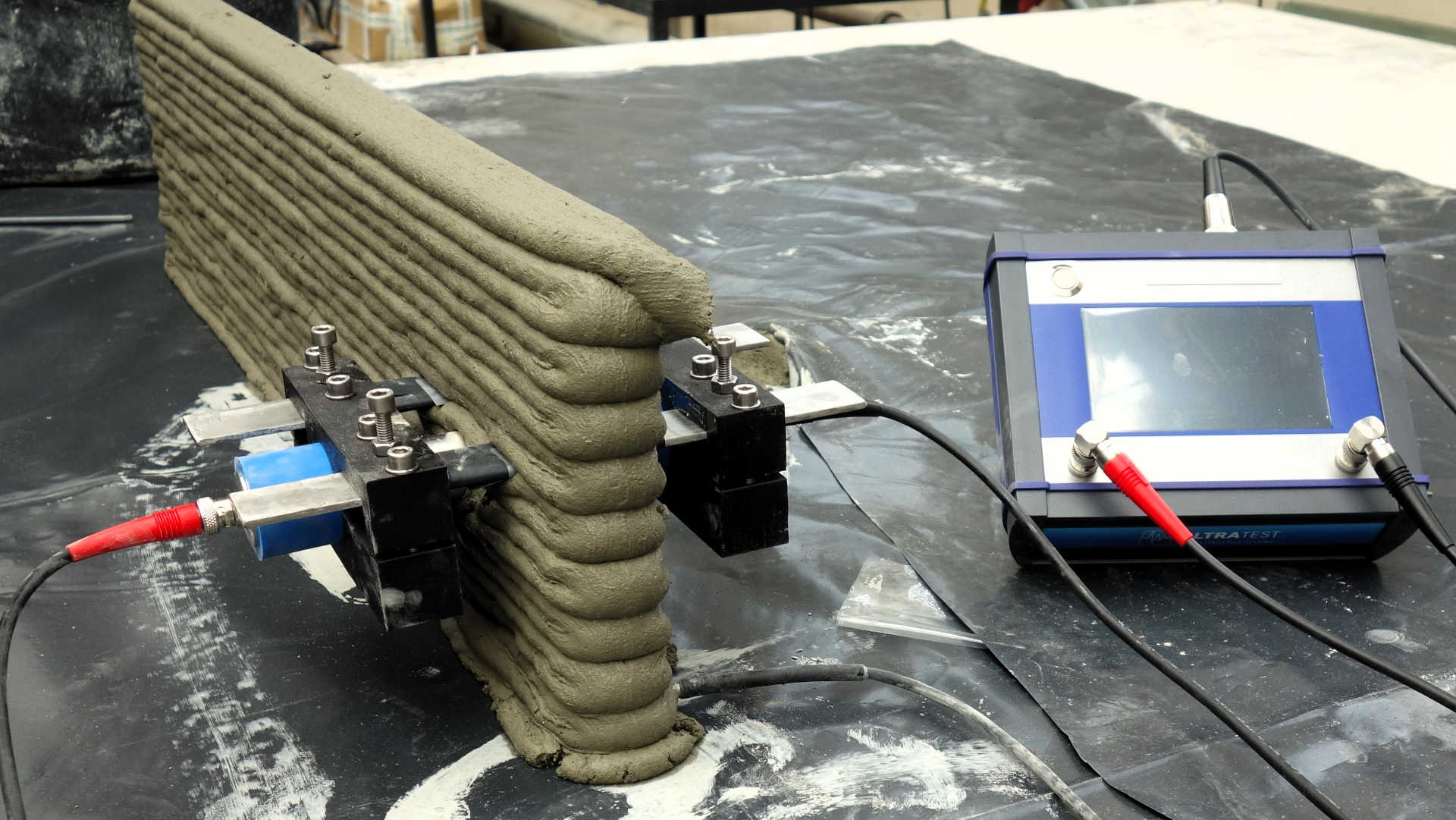

Verstellbare Schallkopfhalterung für 3D-Druckbauteile
Unsere Schallkopfhalterung, die speziell für die in situ Prüfung von Bauteilen während des 3D Druckprozesses entwickelt wurde.
Messabstand: 20 mm – 200 mm
Sonderformen sind auf Anfrage erhältlich
Die richtige Form für Ihre Anforderungen ist noch nicht in unserem Sortiment? Bitte kontaktieren Sie uns! Wir fertigen Messformen nach Maß gemäß den Wünschen unserer Kunden.
Optionen/Erweiterungen

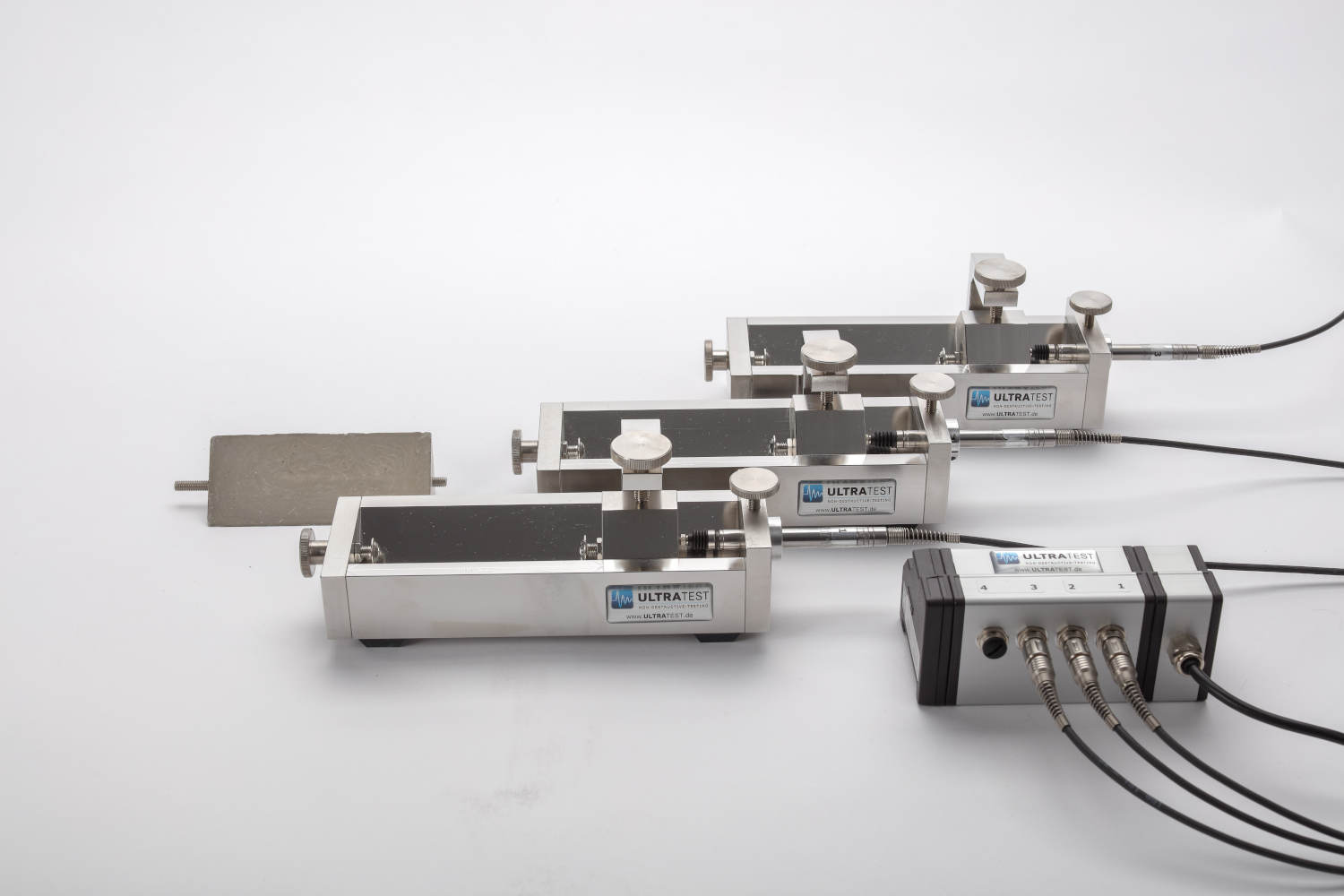

Advanced Shrinkage and Expansion Measurement System (ASEM)
Mit dem ASEM-System kann das IP-8 um hochauflösende Schwindungs- und Dehnungsmessungen erweitert werden. ASEM-Messungen können gleichzeitig oder getrennt von Ultraschallmessungen durchgeführt werden.
[ mehr Informationen ]

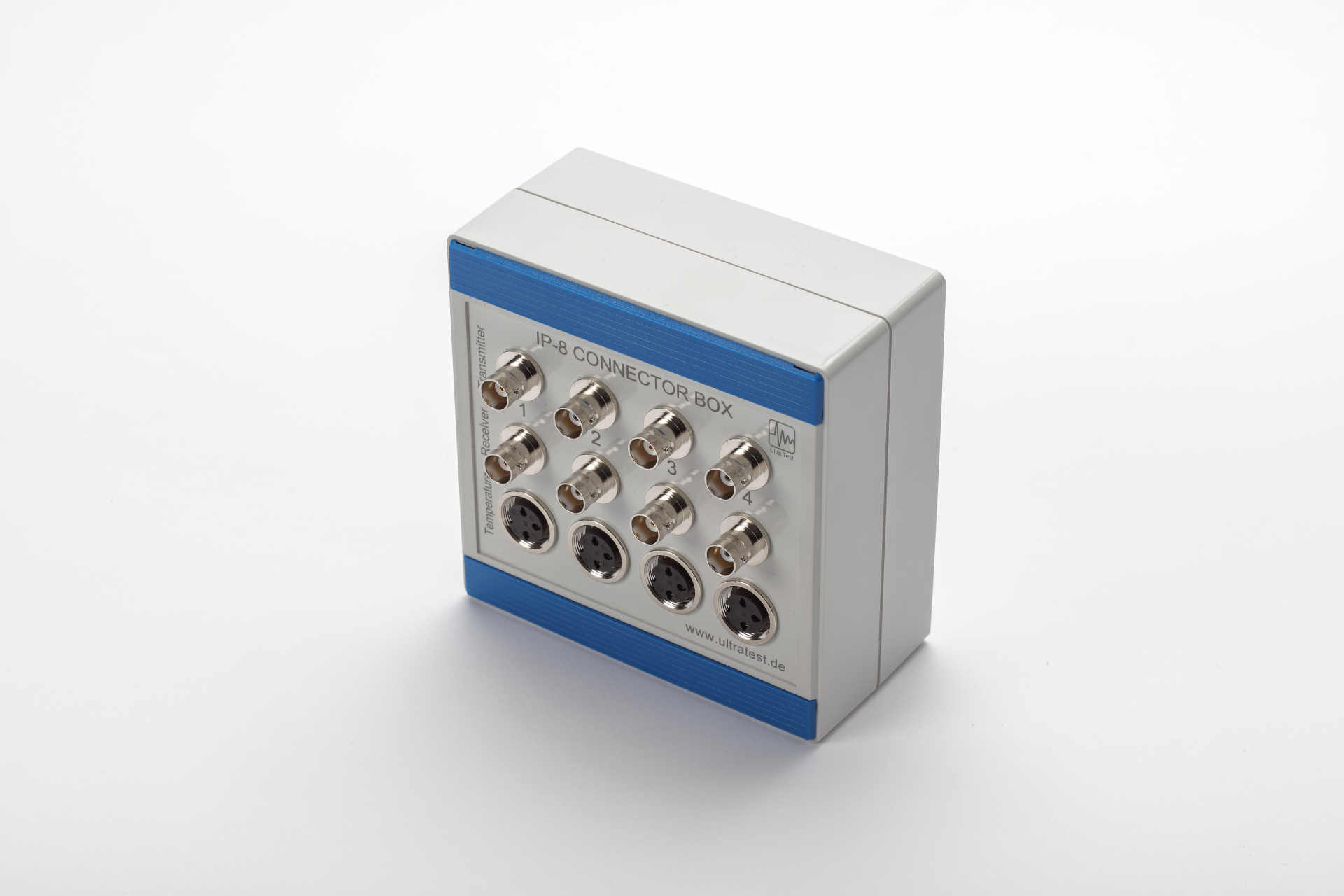

IP-8 Connector Box
Die IP-8 Connector Box bietet eine einfache Plug & Play-Lösung für Ultraschallmessungen in Klima- und Feuchtekammern. Die Connector Box kann in der Nähe der Kabeldurchführung montiert werden. Ausgehend von der Connector Box können Kabel verwendet werden, deren Länge wir exakt an den verfügbaren Platz in der Klimakammer anpassen. Messungen können im Temperaturbereich von 0 °C bis 80 °C durchgeführt werden.

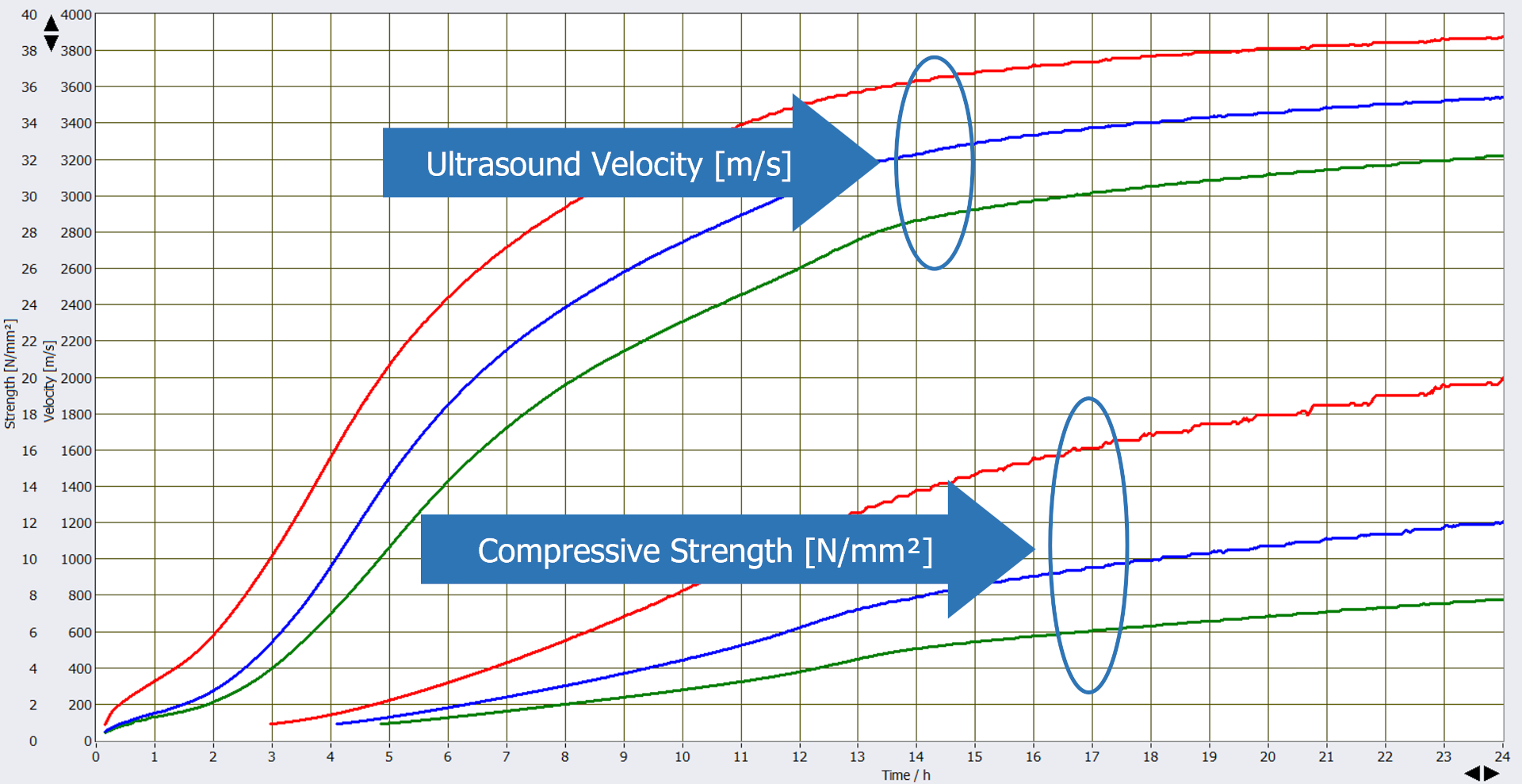

Druckfestigkeits-Korrelation
Das optionale Software-Zusatzmodul ermöglicht die Korrelation von Ultraschallgeschwindigkeits- und Druckfestigkeitsentwicklungen. Das Softwaremodul erstellt eine mathematische Korrelation zwischen Ultraschallgeschwindigkeiten und Druckfestigkeiten. Sobald eine Korrelation erstellt wurde, können Druckfestigkeiten direkt aus den Ultraschallgeschwindigkeiten berechnet.

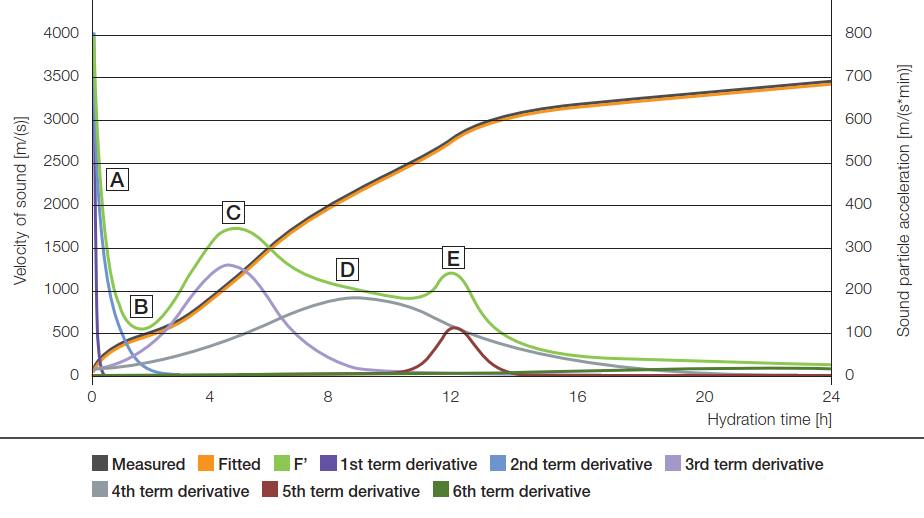

Logistic Fitting
Logistic Fitting ist eine neu entwickelte Methode, um mehr Informationen aus Ihren Ultraschallmessungen herauszulesen. Das Logistic Fitting Modul für UltraTestLab fittet eine logistische Summenfunktion an eine gemessene Laufzeitkurve an und ermöglicht eine mathematische Ableitung nach der Zeit. Einzeltermbetrachtungen der Summenfunktion liefern Informationen über einzelne Prozesse während des Aushärtevorgangs Ihrer Rezepturen.
Softwareschulungen für das Logistic Fitting Modul werden von Wacker angebotenWacker Academy
Online-Präsentation
Wenn Sie mehr über das Ultraschall-Messsystem IP-8 und die Vorteile von Ultraschallmessungen erfahren möchten, sollten Sie an einer Online-Präsentation unserer Produkte teilnehmen.
Innerhalb von 90 Minuten wird Ihnen einer unserer Experten das IP-8-System vorführen und Ihre Fragen zu Ultraschallmessungen beantworten.
Senden Sie uns einfach Ihre Anfrage und einer unserer Experten wird einen Termin mit Ihnen vereinbaren.
Kontakt
Testservice
Wenn Sie die Effizienz von Ultraschallmessungen an Ihren eigenen Produkten überprüfen wollen, können Sie unseren kostenlosen Testservice nutzen. Wir führen Ultraschallmessungen an drei Ihrer Produkte durch und präsentieren Ihnen die Ergebnisse bereits nach wenigen Tagen in einem Online-Meeting.
Wenn Sie unseren kostenlosen Testservice in Anspruch nehmen möchten, senden Sie uns einfach Ihre Anfrage
Kontakt
Mietsysteme
Wir bieten Mietsysteme für eine Leihdauer von bis zu 4 Wochen an. So können Sie sich von der Leistungsfähigkeit des IP-8 Systems in Ihrem eigenen Labor und mit Ihren eigenen Produkten überzeugen.
Senden Sie uns einfach Ihre Anfrage für ein Mietsystem und überzeugen Sie sich selbst vom IP-8 Ultraschall-Messsystem.
Kontakt
IP-8 Messsystem
- IP-8 Flyer: IP-8 Flyer-DE, UltraTest
- IP-8 Infopaket: IP-8 Info-DE, UltraTest
- Veröffentlichungen: Publikationen Ansehen
Referenzen
Bauchemie, Abdichtung und Additive
Zement, Beton und Baustoffe
Universitäten, Forschung und Lehre
Mörtel, Putz und Wärmeverbundsysteme
Fassaden-, Boden- und Dachsysteme, Trockenbau
Feuerfestsysteme
3D Druck
Reifen & Gummierzeugnisse
Weitere Informationen
Die zerstörungsfreie Messung von Abbinde- und Aushärtungsprozessen mittels Ultraschall bietet eine neue Möglichkeit der Baustoffüberwachung, die über den Vicat-Nadeltest hinausgeht.
Der Vicat-Nadeltest ist eine häufig angewandte Prüfmethode zur Bestimmung der Abbindezeiten von Zement, Beton, Gips oder feuerfesten Materialien.
Dabei wird die Eindringtiefe einer 300 g schweren Nadel in eine Probe gemessen. Als Ergebnis des Vicat-Tests kann Erstarrungsbeginn und -ende eines Materials ermittelt werden. Konsistenzänderungen vor dem Erstarrungsbeginn und die Festigkeitsentwicklung nach dem Erstarrungsende können durch den Vicat-Nadeltest nicht erfasst werden.
Zerstörungsfreie Messung von Abbindeprozessen mittels Ultraschall:
Das Messprinzip ist einfach. Zunächst wird ein frisches Baumaterial – wie Mörtel, Beton, Gips oder feuerfestes Material – in eine flexible Silikonform gegeben. Während des Versuchs wird die Ultraschall-Laufzeit durch das Material gemessen und in die Ultraschallgeschwindigkeit umgerechnet. Mit zunehmender Festigkeit des Materials (Zunahme des Elastizitätsmoduls) steigt die Ultraschallgeschwindigkeit. Unsere benutzerfreundliche UltraTestLab-Software ermöglicht die Echtzeitanzeige von Ultraschallgeschwindigkeitskurven für laufende Versuche sowie für abgeschlossene Tests.
Die Entwicklung der Ultraschallgeschwindigkeit liefert einen präzisen Fingerabdruck der Abbinde- und Erhärtungseigenschaften des getesteten Materials, vom Anmischen bis zur Endfestigkeit.
Im Gegensatz zum Vicat-Nadel-Test, der nur zwei Werte (Erstarrungsbeginn und -ende) liefert, ermöglicht die zerstörungsfreie Messung mittels Ultraschall eine detaillierte Beobachtung der Abbinde- und Erhärtungsprozesse aller Baumaterialien.
Darüber hinaus lassen sich die Zeitpunkte des Erstarrungsbeginns und -endes von Materialien wie Zement, Mörtel, Beton oder Gips leicht aus den Ultraschallgeschwindigkeitskurven ableiten.
